关于WIFI 6E/7的CBP(竞争式协定)认证样机要求

什么叫竞争式协定?竞争式协定(contention-based protocol, CBP)是一种通讯协议,让许多人可以使用无线通讯装置接取同一个无线电频道,而无需事先协调。IEEE 802.11的“先听后说”(listen before talk)作业程序是最为人所知的一种竞争式协定。IEEE 802.11是现今无线局域网通用的标准,它是由国际电机电子工程学会(IEEE)所定义的无线网络通信的标准(摘抄科普中国)。



竞争协定,可能大家不熟悉,但早好几年前我们做RED认证时,就已经涉有到了这测试,即自适应(Adaptive)的测试,包括现在型号核准(SRRC)新要求也增加了自适应(干扰避让)的测试。基于市场上很多客户对于这项目测试做样机的准备不了解,下面做了个详细的解说。



无论CE/SRR自适应(干扰避让),还是FCC WIFI 6G的CBP,或是WIFI 5G的DFS测试,测试环境其实是一样的,都需要测试样机能正常连上WIFI路由器打流,并且发包的时间必须满足:不小于30%基于100ms观察时间(参考DFS要求)。所以样机具体要求有如下:



  • AP设备(从设备)

  1. AP设备需能连上路由STA,并获得正确IP地址。如果样机是平板、手机带屏幕,直接在显示屏幕操作连接WIFI路由,如果是WIFI模组或是其它不带屏幕的产品,需要通过引出串口(TX, RX)脚或是网口给命令来连接路由;

  2. 为满足发包要求,需在样机上安装发包软件,建议选择使用iperf软件(Lantest,小卡车不建议)能控制样机向路由STA发包(注意:是被测设备端发送数据)。



  • STA设备(主设备)

  1. STA设备需能进入到服务后台,设置相关的射频参数(比如工作频率,调制方式,带宽等)并能正常WIFI连接AP辅助设备,并获得正确IP地址 ;

  2. 能控STA样机向辅助AP设备发包(注意:是被测设备端发送数据)。

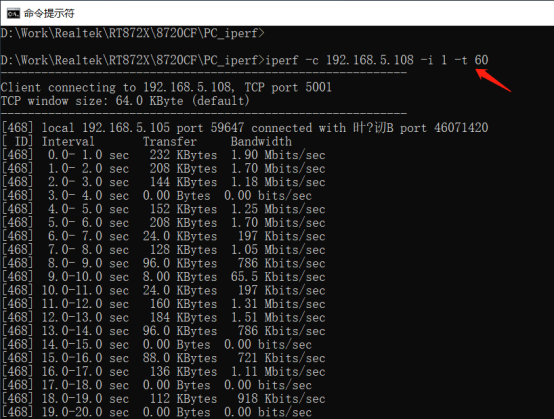

  • WIFI跑流的一些数据图例子:









  • 自适应/DFS/CBP测试拓图:

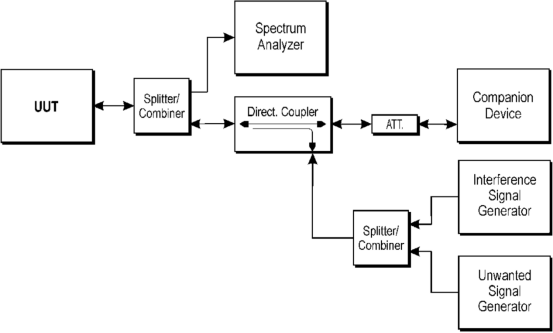

图1. 自适应(干扰性避让)拓图

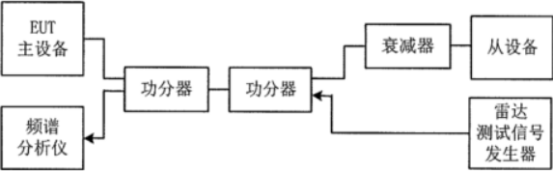

图2. DFS动态频率选择拓图

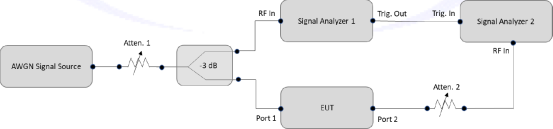

图3. CBP(竞争式协定)拓图



目前,中国的型号核准(SRRC)已开放WIFI 7, 802.11be的认证,当然频段只支持到5.8GHz,6GHz以上频段不开放。所以WIFI 7技术,无论是国内还是国外都有巨大的市场潜力,相信将来会有越来越多的产品进入到消费者视野中。沃特Waltek无线认证20年,一直走在国际专业认证前沿,关于WIFI 6E/7最新的认证动态和技术,欢迎咨询~

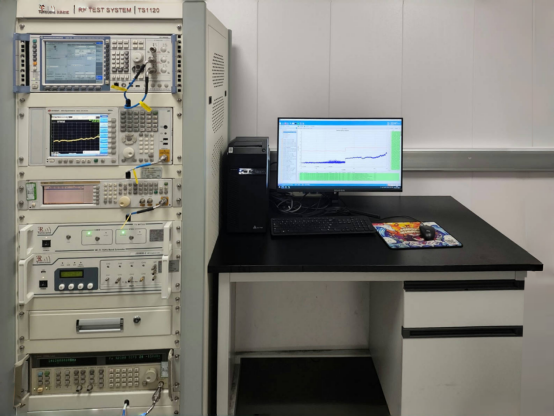

图4. WIFI 6E/7 射频测试系统
